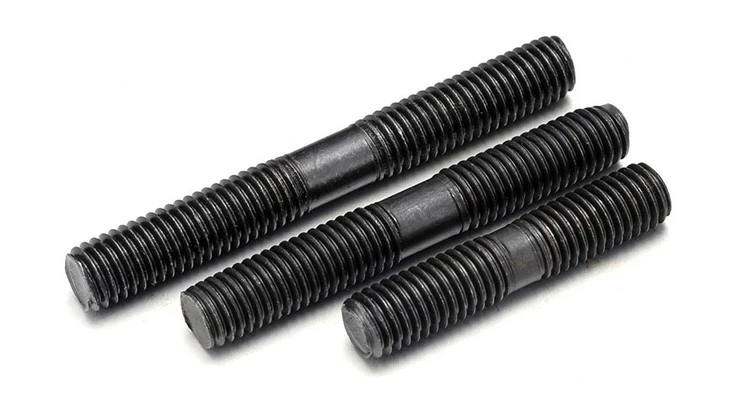

の仕様スタッドボルトは主に、ねじの直径、ピッチ、ボルトの全長、ねじの被覆長さなどのコアパラメータによって決まります。スタッドボルトの仕様について、選定の参考となる基本的な考え方と関連知識を以下に示します。
1. ねじ径: 呼び径とも呼ばれ、ねじの外径 (外円直径) を指します。これはスタッド ボルト仕様の中核パラメータの 1 つで、通常はミリメートル (mm) 単位で表されます。
2. ピッチ: 隣接する 2 つのねじ山の頂点間の軸方向の距離を指します。並目ねじの場合、ピッチは標準のデフォルト値です。細目ねじのピッチは、同じ直径の並目ねじのピッチよりも小さくなります。
3. ボルトの全長: スタッドボルトの全長とは、通常、両端のネジ部と中央の滑らかなシャンクを含む、両端のネジ山上部間の全長をミリメートル (mm) 単位で指します。
4. ねじ山被覆長さ: スタッドボルトのねじ部の全長を指し、通常は両端のねじ長さに分けられます。接続要件に応じて、等しいネジ長または不等なネジ長を選択できます。
選択時スタッドボルト接続部品の穴径、耐荷重要件、サービス シナリオに応じて適切な仕様を選択する必要があります。{0}例えば、接続部の穴径が大きい場合には、対応する呼び径の大きいスタッドボルトを選定する必要があります。大きな引張力に耐える必要がある場合には、より高い強度グレードと適切なピッチのスタッドボルトを選択する必要があります。
さらに、スタッドボルトの仕様は通常、ボルトの滑らかなシャンクまたはねじ端にマークされています。マーキング形式は M6×40 などです。M はメートルねじを表し、6 はねじの呼び径 6mm を表し、40 はボルトの全長 40mm を表します。
